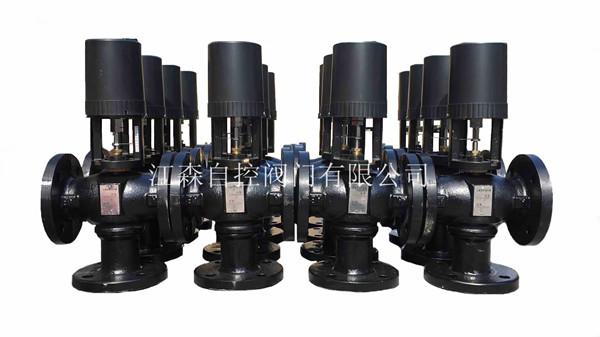

江森法蘭電動三通閥
產品概述
江森法蘭電動三通閥是由作用力2500N或4000N電動執行器與口徑DN40-DN200調節閥體組合而成的電動調節閥系列：其廣泛應用于空調，制冷，采暖以及其它樓宇自動控制系統中，可精確調節系統中的介質流量，從而達到控制系統溫度，濕度，壓力和節能的目的。
產品特點
1. 執行器選用鋁壓鑄的支架和外罩，體積小，重量輕，強度高。
2. 執行器選用永磁同步可逆電機，帶有過載保護功能，限位開關，執行器自行停止。
3. 工作電壓：AC24V?10﹪50/60HZ（也可以訂制選用AC220V）
4. 控制信號：開關/浮點信號 模擬：0-10V/4-20MA信號
5. 閥體結構形式有兩通單做閥，兩通平衡閥，三通分流閥及三通合流閥
6. 閥體與管道的連接形式為PN16GB9113.3法蘭連接。
7. 閥體可選鑄鋼，鑄鐵以適應不同工作介質及溫度，介質溫度較高時，閥體可選擇散熱性。
8. 帶有閥門行程自適應功能，便于現場安裝和調試。
9. 可選配手動裝置，實現手動打開/關閉，執行器的設計符合IEC國際標準。
執行器型號 | ||||||||||
控制類型 | 可逆的，遞增控制 | 比例式制型正轉或反轉 | 可逆的，遞增控制 | 比例式制型正轉或反轉 | ||||||
電源電壓 | AC24V?10﹪50/60hz，也可以采用AC220V?10﹪50/60HZ | |||||||||
電機形式 | 交流永磁同步可逆電機 | |||||||||
作用力 | 2500N | 2500N | 4000N | 4000N | ||||||
控制信號 | 增量/浮點信號 | 0（2）-10VDC或0（4）-20mADC | 增量/浮點信號 | 0（2）-10VDC或0（4）-20mADC | ||||||
反饋信號 | 可加電位器（-Y）和輔助開關（-H） | 0（2）-10VDC或0（4）-20mADC | --- | 0（2）-10VDC或0（4）-20mADC | ||||||
功率消耗 | 10VA | 12VA | 16VA | 16VA | ||||||
運行速度 | 4.2/mm（可根據用戶要求調節） | |||||||||
最大行程 | 45mm | |||||||||
凈重 | 4kg | |||||||||
防護等級 | lP54 | |||||||||
工作溫度 | -10℃-50℃ | -10℃-50℃ | -10℃-50℃ | -10℃-50℃ | ||||||
儲存溫度 | -20℃-60℃ | -20℃-60℃ | -20℃-60℃ | -20℃-60℃ | ||||||
工作溫度 | 10﹪-90﹪RH無結露 | |||||||||
執行器技術參數
閥體通徑 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | |
長度（L） | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 500 | |
高度（H1） | 435 | 445 | 475 | 485 | 500 | 535 | 550 | 650 | |
高度 | 二通 | 85 | 95 | 115 | 125 | 150 | 175 | 200 | 240 |
三通 | 140 | 150 | 175 | 180 | 215 | 235 | 260 | 300 | |
D/DN | 150/84 | 165/99 | 185/118 | 200/132 | 220/156 | 250/184 | 285/211 | 340/266 | |
K/孔數 | 110/4 | 125/4 | 145/4 | 160/8 | 180/8 | 210/8 | 240/8 | 295/8 | |
連接管徑 | G1-1/2 | G2 | G2-1/2 | G3 | G4 | G5 | G6 | G8 | |
外形尺寸
