渣漿泵結構：AH渣漿泵、雜質泵為懸臂、臥式雙殼軸向吸入離心渣漿泵。泵的吐出口位置可根據需要按45℃間隔，旋轉八個不同的角度安裝使用。

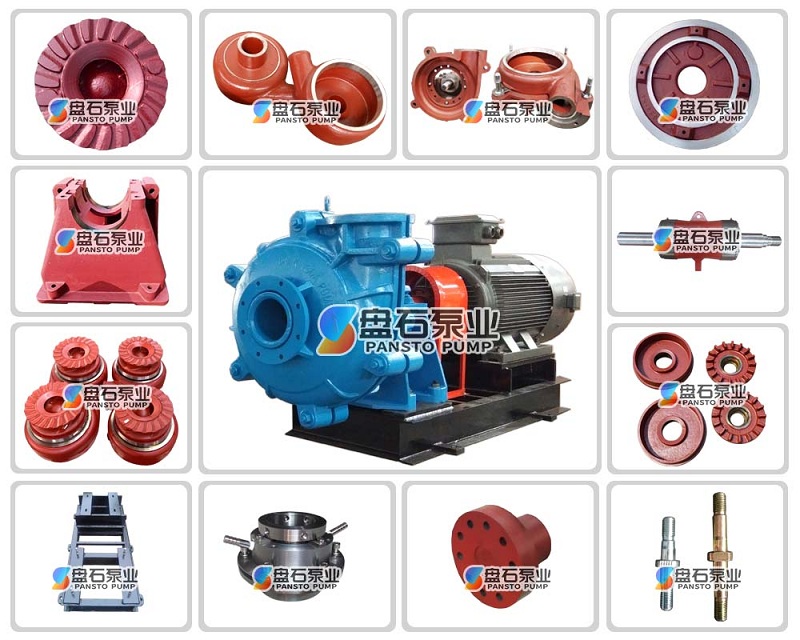

渣漿泵材質：AH渣漿泵、雜質泵的泵體具有可更換的耐磨金屬內襯，葉輪、護套、護板等過流部件均采用耐磨金屬。渣漿泵使用：在小流量低揚程區域內，可以輸送強磨蝕渣漿；在高揚程大流量區域內輸送輕磨蝕渣漿。適用于冶金、礦山、煤炭、電力、建材等工業部門輸送強磨蝕、高濃度渣漿，該類型泵也可以多級串聯使用。渣漿泵密封形式：AH渣漿泵、雜質泵的軸封可采用填料密封、副葉輪密封、填料加副葉輪密封、機械密封等型式。

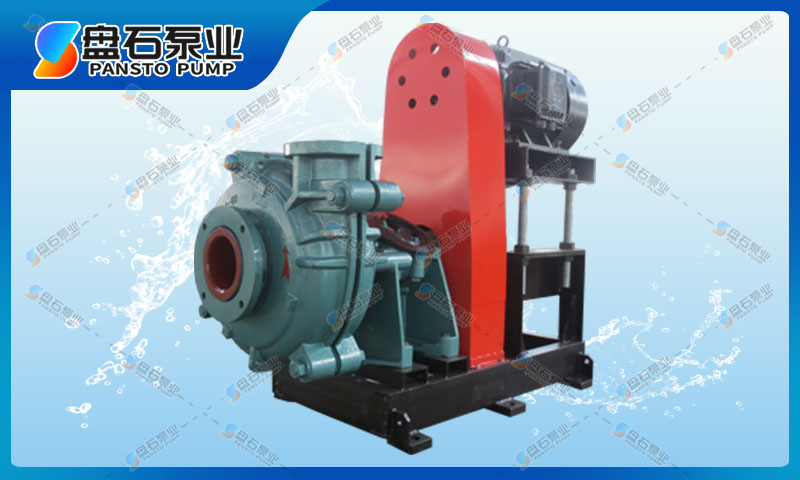

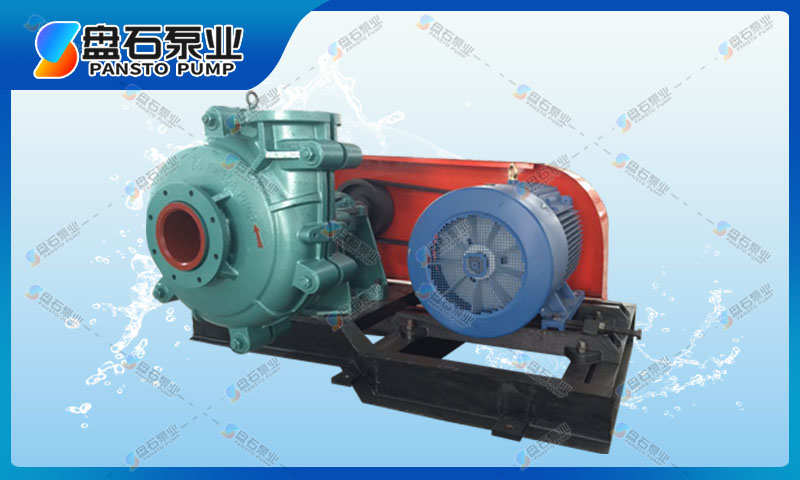

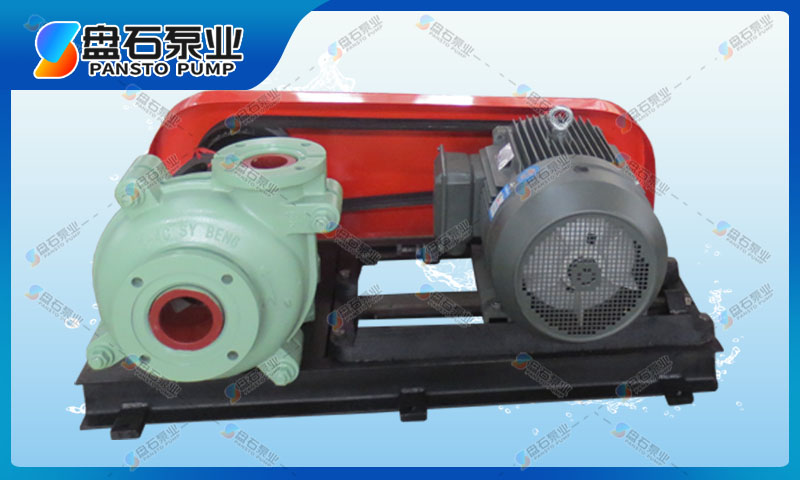

渣漿泵傳動型式：DC直聯傳動，CR平行皮帶傳動，ZVZ上下皮帶傳動，CV立式皮帶傳動等型式。

型號	配帶功率P(KW)	清水性能
		流量Q	揚程H	轉速	效率	汽蝕余量	重量
		(m?/h)	(m)	n(r/min)	η%	NPSH(m)	(Kg)
1.5/1B-AH	2.2-15	3.6-20	5-68	1200-3800	40	2-4	91
2/1.5B-AH	2.2-15	7-48	7-62	1200-3200	45	3.5-8	118
3/2C-AH	4-30	21-86	12-65	1300-2700	55	4-6	191
4/3C-AH	5.5-30	50-150	9-45	1000-2000	71	4-6	263
4/3D-AH	7.5-60	68-160	10-52	1000-2200	71	4-6	363
6/4D-AH	15-60	72-360	12-56	800-1550	65	5-8	626
6/4E-AH	22-120	93-385	12-63	800-1600	65	5-8	728
8/6E-AH	18.5-120	360-820	10-61	500-1100	72	2-9	1473
8/6R-AH	110-300	360-820	10-61	500-1140	72	2-9	1836
10/8ST-AH	45-560	630-1300	11-60	400-850	71	4-10	3750
12/10ST-AH	55-560	800-1900	7-58	350-730	82	6	4318
14/12ST-AH	75-560	1200-2600	13-60	300-600	77	3-10	4609
16/14TU-AH	160-1200	1368-3000	11-60	250-550	79	4-10	10000
