江森電動風閥驅動器
產品概述

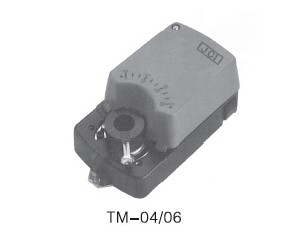

TM04/06系列電動風閥執行器采用雙向控制，可提供4Nm、6Nm的扭矩，直接安裝于閥系統控制、水路系統的角行程、電動球閥控制實現開關式或比例式0-10V/DC或4-20mA號控制，并提供0-10V/DC的位置反饋信號。
產品特點
安裝簡便，由兩枚六角螺釘將執行器固定在方軸、圓軸或其它開關的閥門連接軸上。采用進口有刷電機，壽命長，噪音低，并可實現多功能智能控制。可通過手動按鈕實現手動操作。產品防爆等級IP65，安全穩定高效。有全行程過載保護功能，無需限位開關進行至終點自行停止。
產品代碼及型號
型號 | 輸出力矩 | 電源電壓 | 運行時間 | 控制信號 |
TM04-24K | AC/DC24V | 35-45S | 開關型 | |
TM04-24M | 4Nm | 35-45S | 0（2）-10V/0（4）-20mA | |
TM04-220K | AC/110/220V | 35-45S | 開關型 | |
TM04-220M | 35-45S | 0（2）-10V/0（4）-20mA | ||
TM06-24K | AC/DC24V | 35-45S | 開關型 | |
TM06-24M | 6Nm | 35-45S | 0（2）-10V/0（4）-20mA | |
TM06-220K | AC/110/220V | 35-45S | 開關型 | |
TM06-220M | 35-45S | 0（2）-10V/0（4）-20mA | ||
可選配兩組輔助開關 | ||||
技術參數
TM04-24K | TM04-220K | TM04-24M | TM04-220M | ||
TM06-24K | TM06-220K | TM06-24M | TM06-220M | ||
電氣參數 | 額定電壓 | AC24V 50/60Hz DC24V | AC100…240V 50/60Hz | AC24V 50/60Hz DC24V | AC100…240V 50/60Hz |
額定電壓范圍 | AC/DC 19.2…28.8V | AC85…265V | AC/DC 19.2…28.8V | AC85…265V | |
功耗 | 運行2.2W，待機0.5W | 運行3.2W，待機0.7W | 運行2.2W，待機0.5W | 運行3.2W，待機0.7W | |
導線規格 | 4.4VA | 6.4VA | 4.4VA | 6.4VA | |
端子規格 | 最大2.0mm? | 最大2.0mm? | |||
功能參數 | 扭矩 | 4Nm/6Nm | 4Nm/6Nm | ||
適配風閥面積 | 0.8m?/1.2m? | 0.8m?/1.2m? | |||
旋轉方向 | 可手動調節 | 可手動調節 | |||
手動操作 | 具備 | 具備 | |||
旋轉角度 | 最大95?，可通過調整機械限位調整旋轉角度 | 最大95?，可通過調整機械限位調整旋轉角度 | |||
運行時間 | 35S（90?）/40S（90?） | 35S（90?）/40S（90?） | |||
噪音水平 | 45dB | 45dB | |||
位置指示 | 機械指示 | 機械指示 | |||
工作環境 | 電氣等級 | Ⅲ（低壓安全）Ⅱ（雙重絕緣） | Ⅲ（低壓安全）Ⅱ（雙重絕緣） | ||
防護等級 | lp44 | lp44 | |||
工作環境溫度 | -20… 50…/IEC 721-3-3 | -20… 50…/IEC 721-3-3 | |||
儲藏環境溫度 | -30… 80…/IEC 721-3-2 | -30… 80…/IEC 721-3-2 | |||
溫度測試 | 95%RH，不結露/EN60730-1 | 95%RH，不結露/EN60730-1 | |||
尺寸/重量 | 尺寸 | 詳見尺寸圖 | 詳見尺寸圖 | ||
風門軸長度 | ＞50mm | ＞50mm | |||
風門軸規格 | 6…16mm圓軸8?8…12?12方軸 | 6…16mm圓軸8?8…12?12方軸 | |||
重量 | ＜0.7kg | ＜0.7kg | |||
