江森壓差控制器
產品概述

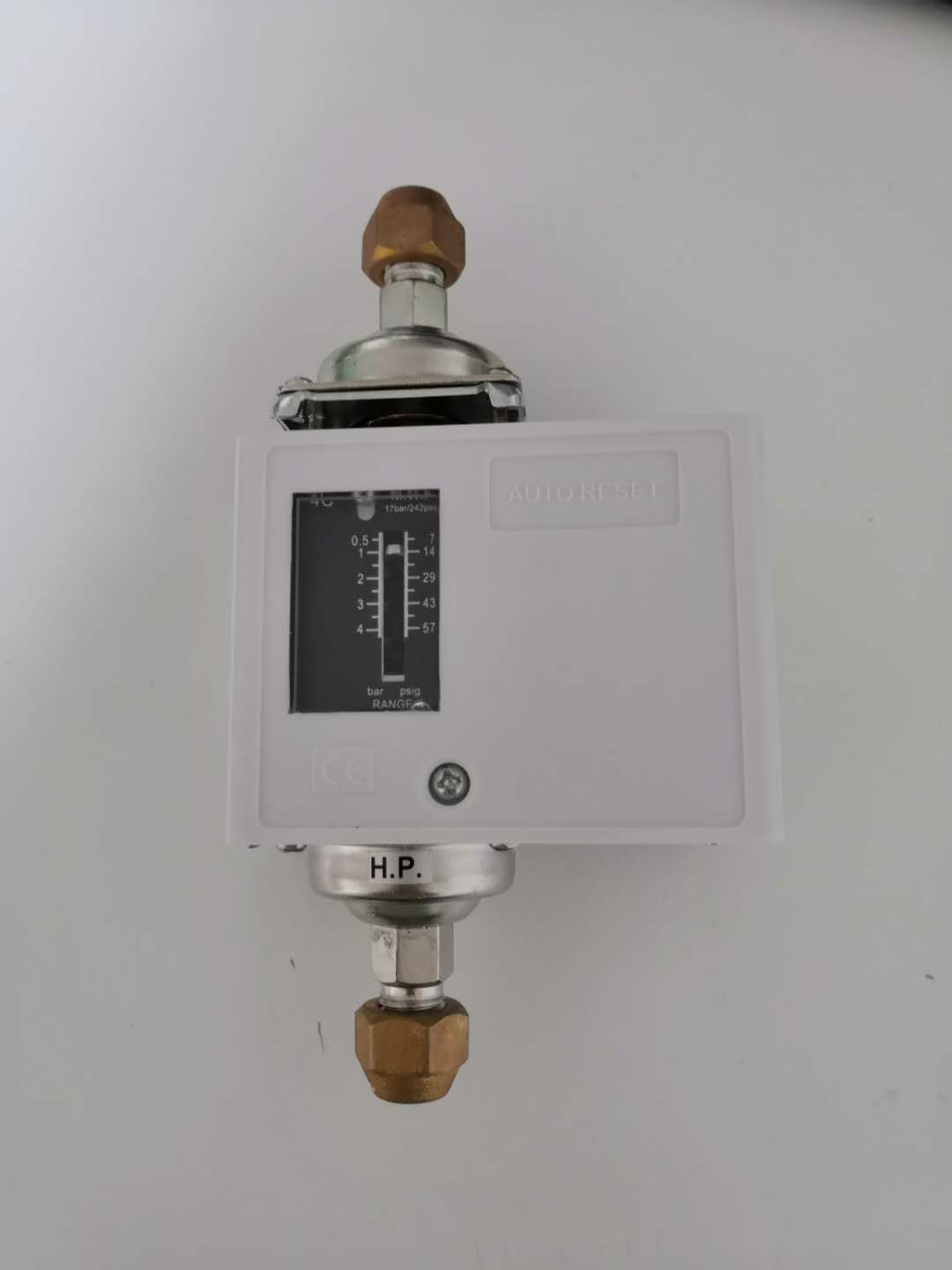

壓差控制器
用途與特點
1. 通常用于水及油系統中。
2. 控制供液管與回液管的壓差。
3. 所許可的流動溫度為-10-120攝氏度。
4. T型帶有延時結構。一般是60秒延時，即壓縮機啟動后，60秒仍不能正常工作時，控制器將給出停止工作信號，則壓縮機停機，待故障排除后，按動手動復位后壓縮機可繼續啟動。
5. 接受壓力訊號而動作的一種自動控制器。
額定電流 | 額定電壓 | |
COSΦ | 125/250V | |
非誘導電流 | 1 | 15 |
滿載電流 | 0.75 | 24 |
瞬時電流 | 0.45 | 144 |
型號與性能
型號 | 調節范圍 | 開關差 | 出廠設定壓差 | 復位時間（秒） | 最大工作壓力 | 備注 |
P74JA | 0.3-1.5 | 0.3 | 0.3 | NO | 17 | T-帶延時機構 H-高壓 L-低壓 |
P74JA | 0.3-2 | 0.3 | 0.5 | NO | 17 | |
P74JA | 0.5-4 | 0.5 | 1 | NO | 17 | |
P74JA | 2-4 | 0.5 | 2 | NO | 33 | |
P74JA | 2-6 | 0.5 | 2 | NO | 33 | |
P74JA | 0.3-2 | 0.3 | 0.5 | 60、90、20 | 17 | |
P74JA | 0.5-4 | 0.5 | 1 | 60、90、20 | 17 | |
P74JA | 2-4 | 0.5 | 2 | 60、90、20 | 33 | |
P74JA | 2-6 | 0.5 | 2 | 60、90、20 | 33 |
聯結與安裝方式
聯結
1. 用外徑Φ6?1的軟態紫銅管，在管端擴90度喇叭口，再用控制器的自用螺帽旋緊。
2. 用外徑Φ3?1的毛細管聯結，（此方式請在訂貨時提出），如下圖所示。
安裝
1. 用控制器外殼背面4個M4安裝孔進行安裝。
2. 選用多用途的安裝板附件進行安裝（見下圖所示）。
