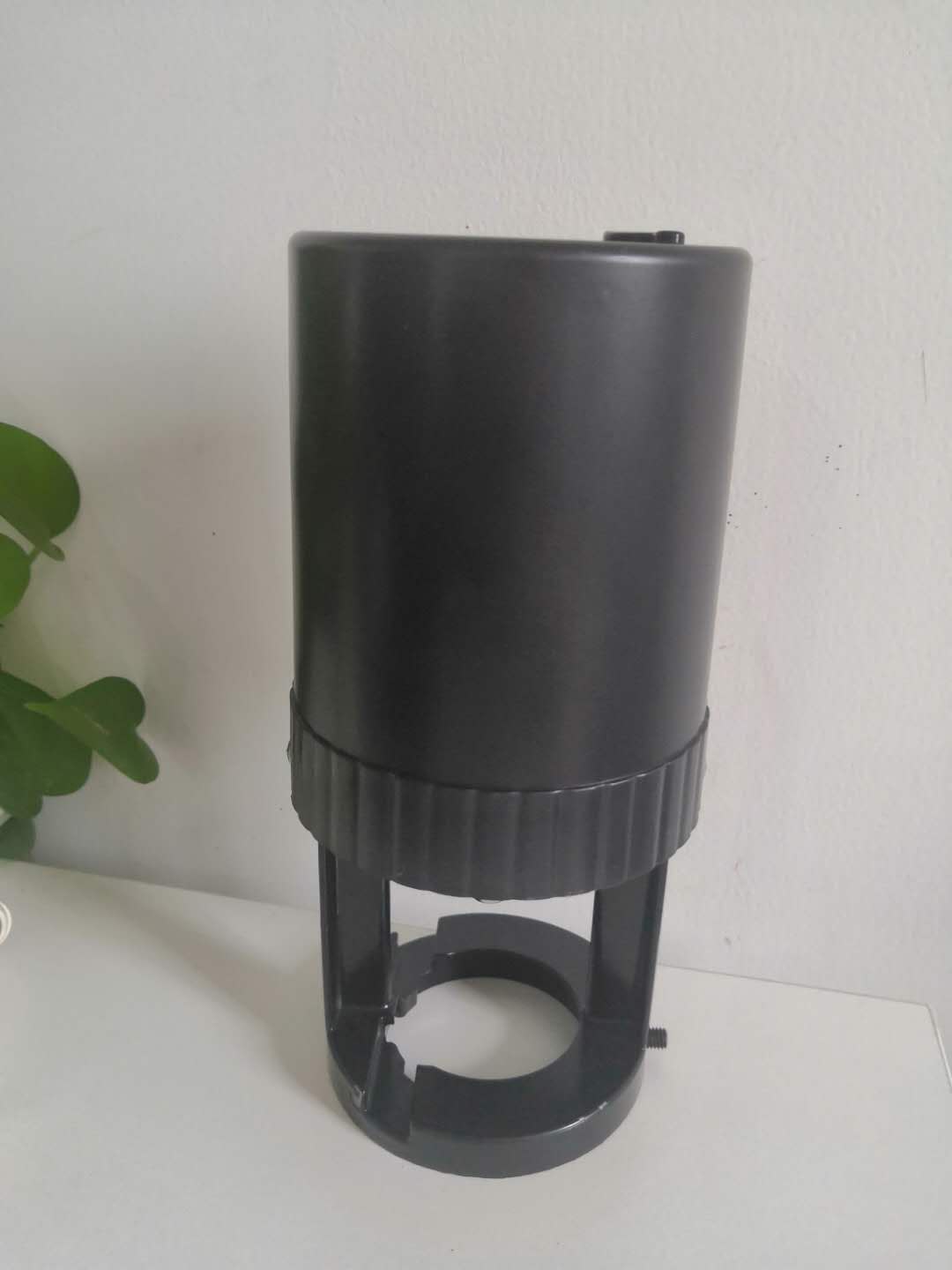

VA7200系列電動調節閥

產品簡介

VA7200系列電動調節閥用于空調、制冷、采暖以及其他樓宇自動控制系統中，可精確調節系統中的介質流量，從而達到控制溫度、濕度、壓力和節能的目的。

產品特點

1.驅動器選用壓鑄鋁支架及合鋼金傳動齒輪，體積小，重量輕：

2.閥體與執行器靈活組合，可適應不同的壓差的需求。

3.功耗低，噪音小，輸出扭矩大：

4.執行器選用同步電機，有限位斷電保護功能。能在停頓的情況下產生穩定的扭力使閥門可以禁止在任何位置;

5.正反轉控制：可以根據需要設定正反轉，以匹配不同的閥體：

6.具有0-10V或4-20MPA反饋信號選配，同時驅動器具有手動功能，以適合工作要求。

技術參數

輸入輸出信號

輸入輸出信號（撥碼設置見下表，所有設置必須上電前設置完成，通電后改變?cè)O(shè)置會造成控制錯誤）SW1撥碼開關撥到ON表示0否則為1，定義如下：

說明：SW1.4=0  輸出2-10V          SW1.4=1  輸出0-10V/4-20MA

      SW1.5=0  輸出2-10V/4-20MA   SW1.5=1  輸入0-10V

      SW1.8=0  電機正向旋轉        SW1.8=1   電機正向旋轉

驅動器接線圖

學習功能

①按接線圖接好線后，按住按鍵3S，則發光管慢速閃爍標明進入學習狀態，此時點擊先反轉到全關后再正轉到全開狀態。

②則學習完成，發光管停止閃爍，處于常亮，回到控制狀態：

③當學習完成后，如果行程時間小于60，則為學習故障，則發光管間隔3秒閃爍2次。（須再次學習）

故障指示

①發光管間隔3秒閃爍2次（學習故障）

②發光管間隔3秒閃爍3次（記憶故障）

③發光管間隔3秒閃爍6次（行程故障）

安裝注意事項

1.  按閥體顯示的流動方向安裝。

2.  安裝閥門前應保證管道清潔，沒有焊接時留下的氧化皮：

3.  管道與閥體相連接時必須完全吻合，并不受振動：

4.  用高溫流體（如蒸汽、過熱、透熱液體）作業的工廠，安裝時應使用縮頭，以避免管道膨脹，擠壓液體。

5.  驅動器垂直安裝在閥體上時，避免驅動器在閥體下面;

6.  需留足夠的空間以便日常維護，從閥體上拆卸驅動器;

7.     閥體不能安裝在易爆以及環境溫度高于65℃或低于2℃的環境中，也不能置于蒸汽、水力噴射或滴漏處。
