圓方管一體切割機 數控式等離子切割機 農機

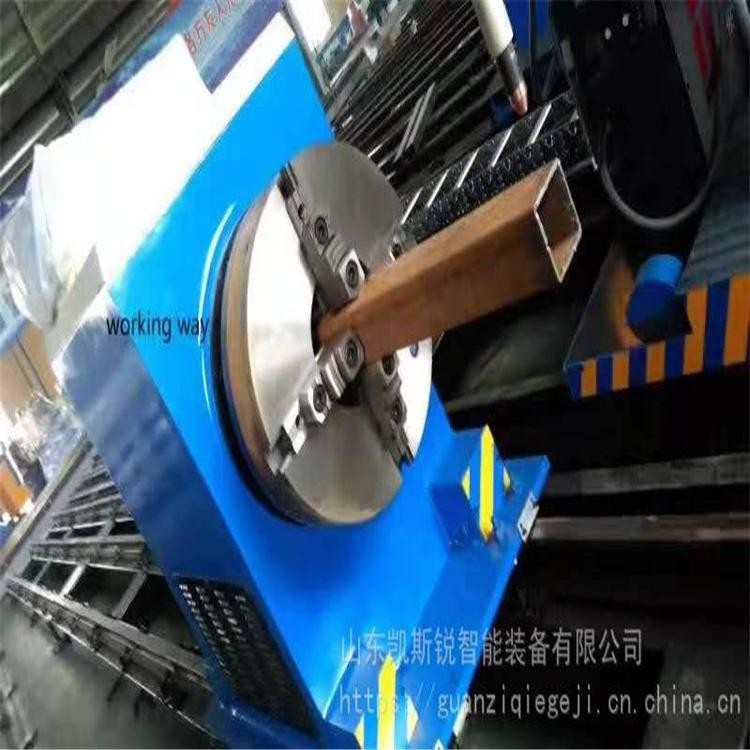

凱斯銳等離子相貫線切割機硬件方面數控軸為A、B、Z、u、x、C、Y1和Y2。特殊形狀的管接頭需要用B、C、u、Z、Y1、Y2六個數控軸切割時，可沿線路定位切割管接頭；Y-1軸是主卡盤的旋轉軸，Y-2軸是副卡盤的旋轉軸，這樣管子在切割過程中可以旋轉；Z軸是用于在Y方向切割螺母的割炬的升降軸；B軸是用于X方向管接頭打結的割炬的軸向旋轉軸。

相貫線切割機支持異型管數控切割分為編程和控制軟件，利用編程軟件完成異型管復雜曲線切割編程，并不占用機床時間大幅提高機床的使用效率并且便于管理。相貫線數控切割機是通過數控系統控制機床各軸聯動來進行切割，能在管件上切割出高精度、高質量的相貫曲線，可加工出各種角度相貫、偏心相貫、多重管件相貫的相貫體。

廣泛應用于管桁架、干煤棚、建筑、石化、機械、冶金等行業。這些行業中有大量的相貫線孔、相貫線端頭，還有俗稱“蝦米節”的彎頭，此類加工大多采用制作樣板、劃線、人工放樣、手工切割、套料、切割工打磨等落后又繁復的方法來進行。圓管相貫線切割機是一種對圓管相交處作自動計算、該機能十分方便地切割此類管件，并且不需人工編程，只需輸入管的直徑、管的厚度、相交角度等參數，機器就能自動計算、切割出相應的相貫線端頭、相貫線孔等。
