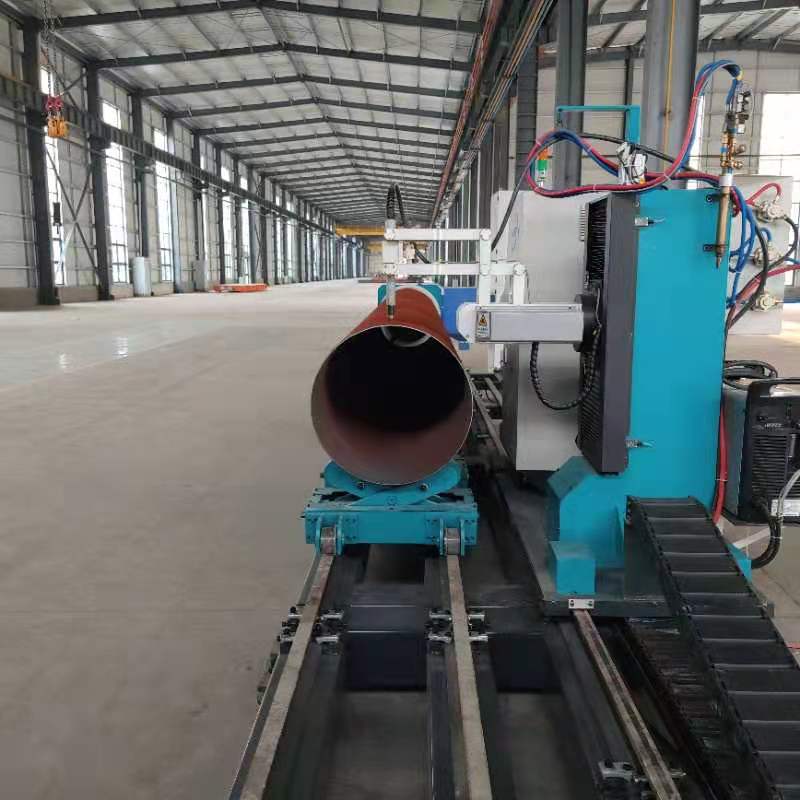

數控式鋼管切割機 自動化等離子切割設備

相貫線切割機設備系統是針對加工兩管或多管的相貫線切割，開發的一套能夠計算并自動生成相貫線數控加工代碼的數控系統。通過設置各個工藝參數和后置處理，較后生成加工代碼，此過程可以節省大量的人力和時間。并且較大限度的減少人為和系統因素的影響，使管縫切割精度高，保證焊接質量加穩定可靠。相貫線切割機可切割各種碳鋼，不銹鋼等材質的管材。可直接于機器上或離線編輯器編程。采用菜單式選擇輸入切割參數，如外徑，壁厚，坡口角度，偏離，補償數據等。同時可通過其他專業軟件作無逢連接如TEKLA設計軟件。

切割管徑60-630；60-800；有效切割長度12米，等離子坡口角度45度；火焰端部坡口60度，火焰開孔坡口55度。

可直接于機器上或離線編輯器編程。采用菜單式選擇輸入切割參數，如外徑，壁厚，坡口角度，偏離，補償數據等。同時可通過其他專業軟件作無逢連接如TEKLA設計軟件。

相貫線切割機的系統特色

1）用戶編程形象簡單。只需填入相應的參數，可在一個管子上連續自動生成多點母管和支管的切割程序。

2）豐富的圖庫，我們設備內置圖庫有30多種圖形，包括任意對接的三通管（母管和支管），管截斷，任意多邊形，支持循環加工。

3）通過示教編程，可靈活生成自己的加工軌跡。

4）通過五軸聯動控制，確保加工(切割）出來管子變角度坡口，可達到兩管配合后焊道等寬的效果。

5）圖形拼接功能、割縫補償、斷點恢復、任意選段和選穿孔點加工功能

6）中英文操作界面轉換，動態圖形顯示，自動跟蹤，采用U盤讀取程序以及軟件升級。
