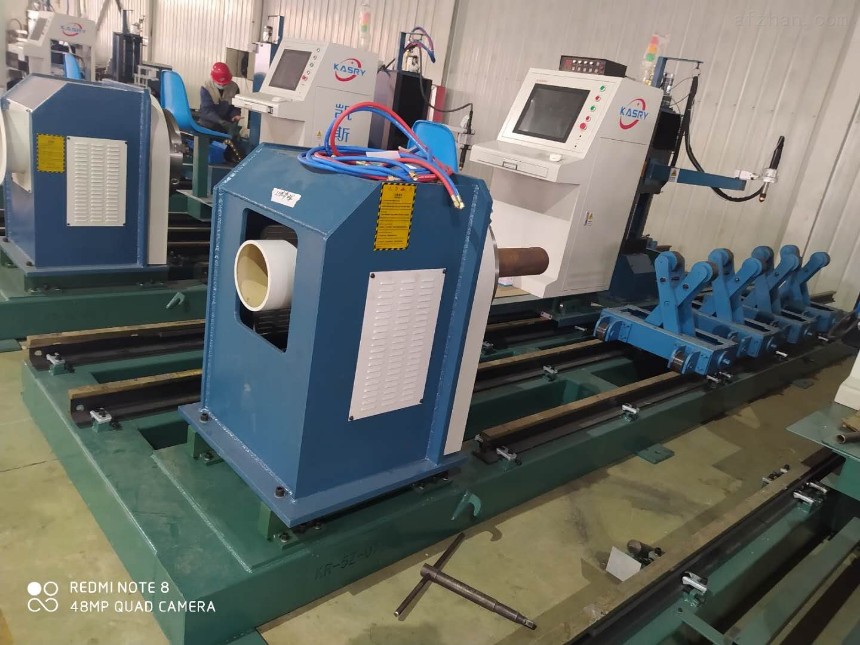

五軸相貫線切割機 等離子圓管切割 鋼結構海工應用

 五軸相貫線切割機功能：可在管材上切割任意圖形，打坡口，切相貫節點。良好的切割工藝可以實現母管與支管相貫搭接。球形運動軌跡廣泛應用于鋼結構，造船，海洋工程等行業。

      相貫線切割機五軸包括：卡盤旋轉軸（360度自動回轉）；小車軸向移動軸（行程是管子長度）；割槍升降軸（不參與聯動）；割槍軸向擺動軸；割槍徑向擺動軸

等離子圓管切割可切割管徑60-630；60-800；有效切割長度12米；等離子坡口角度45度；火焰端部坡口60度，火焰開孔坡口55度。

系統軟件優勢

支持Tekla，3D3S,CAD,SolidWorks兼容性高

軟件可直接讀取Tekla的三維圖紙,支持批量的轉換輸出,減少人工拆圖,建模簡單

兼容性強。一鍵生成代碼,轉換效率高2秒鐘生成一個桿件代碼。

有報錯功能,可以直接跳過錯誤文件,程序生成速度快。

管件拆分。

鏡像功能,左右置換,提高切割效率。

軟件是自主研發的，承諾終身免費升級。

工藝優勢

支持海工行業的AWS(小角度坡口)焊接標準,解決支管根部焊接困難的問題。

支持壓力容器行業API (全融透焊接)的焊接工藝
