密煉機到開煉機之間橡膠輸送設備,T22提升機,翻斗式上料機

橡膠的塑煉及塑煉工藝

將橡膠生膠在機械力、熱、氧等作用下，從強韌的彈性狀態轉變為柔軟而具有可塑性的狀態，即增加其可塑性（流動性）的工藝過程稱為塑煉。

塑煉的目的是通過降低分子量，降低橡膠的粘流溫度，使橡膠生膠具有足夠的可塑性。以便后續的混煉、壓延、壓出、成型等工藝操作能順利進行。

同時通過塑煉也可以起到“調勻”作用，使生膠的可塑性均勻一致。塑煉過的生膠稱為“塑煉膠”。如果生膠本身具有足夠的可塑性，則可免去塑煉工序。

塑煉的方法按所用的設備主要分為開煉機塑煉、密煉機塑煉和螺桿塑煉機塑煉。

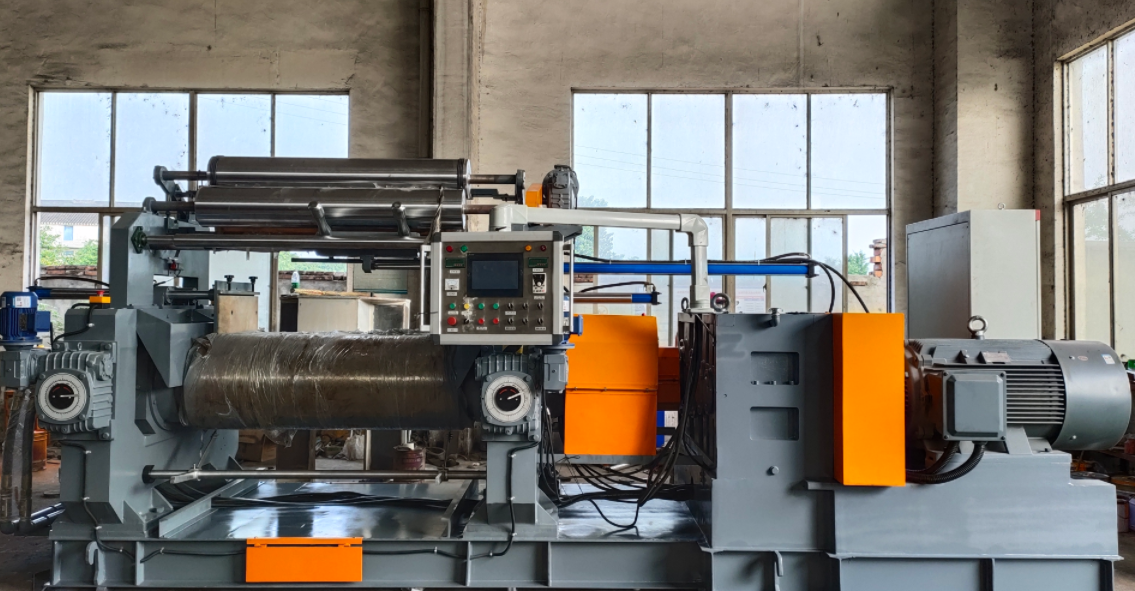

①開煉機塑煉

利用開煉機前后兩個速度不同的輥筒形成的相對速度差所引起的撕拉力（剪切力），在逐漸縮小的輥距內對橡膠施以強烈的碾壓和撕拉作用。

這種機械作用，扯斷了橡膠分子鏈，在空氣中塑煉還伴有熱和氧的裂解作用等，降低了橡膠的分子量，降低了粘流溫度，使其可塑性增大。

  開煉機塑煉的影響因素有輥溫、輥距、轉速和速比、塑煉時間、煉膠容量、輥筒的工作長度、割刀次數和方式、膠料放置時間等。

②密煉機塑煉

將橡膠投到密煉機的密煉室內，對物料進行加壓。密煉室內兩個轉子以不同的速度相向回轉，使被加工的生膠在轉子間隙中、轉子與密煉室壁的間隙中以及轉子與上、下頂栓的間隙中受到不斷變化的剪切、扯斷、攪拌、折卷和磨擦的強烈的捏煉作用。在高溫、快速和加壓的條件下很快的提高橡膠的可塑性（塑煉）。密煉機的塑煉作用主要靠轉子機械作用和熱氧化裂解作用。

密煉機塑煉的影響因素有轉子轉速、密煉室溫度、塑煉時間、容量和上頂壓力等。由于密煉機塑煉屬高溫塑煉，塑煉效果隨溫度升高而增大，但溫度高會導致橡膠分子鏈過度降解，致使膠料物理機械性能下降，而諸如丁苯橡膠

用密煉機塑煉時如超過140℃還會產生支化、交聯，形成凝膠，反而降低可塑性，在170℃下塑煉還會生成緊密型凝膠，即使用精煉方法也不能使它消除。為了提高密煉機使用效率，通常對可塑性要求高的膠料（威氏可塑性在1.5以下者），需采用分段塑煉或加塑解劑塑煉。

密煉機到開煉機之間橡膠輸送設備,T22提升機,翻斗式上料機
