老款水泥稠度及凝結時間測定儀

一、概述本儀器主要用于測定水泥凈漿的稠度用水量和凝結時間。

二、主要參數

1、滑動部分總重量: 300?2g

2、滑動部分最大行程: 70mm

3、外形尺寸約: 170?110?300mm

4、凈重約: 3.8kg

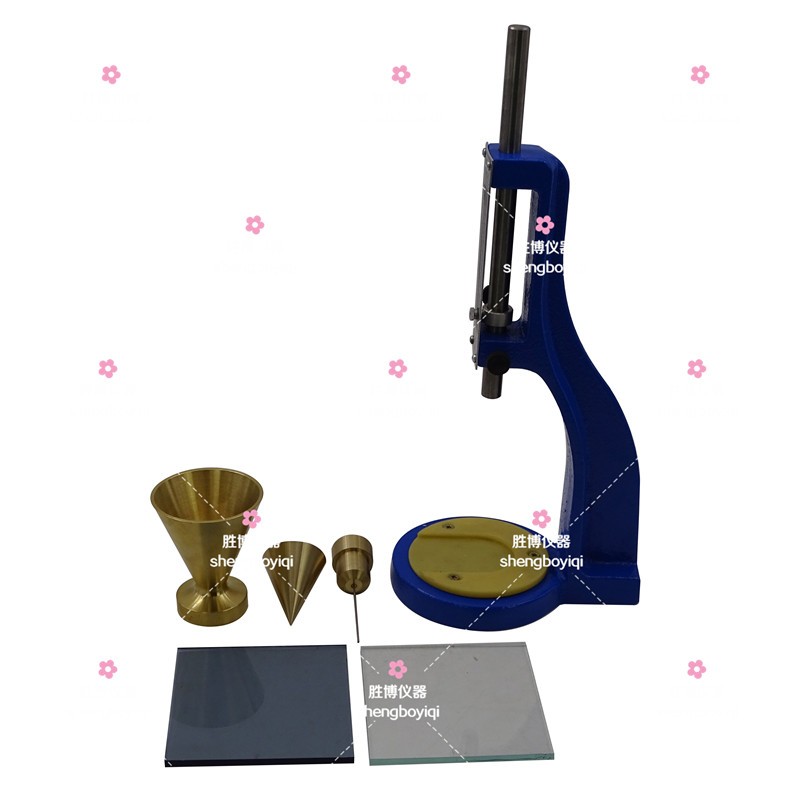

三、構造及性能儀器的主體由底座支架用螺釘連接而成，支架上部加工有兩個同心直徑為12mm的光滑孔，保證滑動部分在測試過程中能垂直下降。底座上裝有膠木板，可保證錐形杯安放在儀器中心，當測定標準稠度用水量時應使用錐形杯，滑動部分由滑動桿、緊圈、緊定螺釘、指針、封蓋及試錐組成，其總重量為300?2g。當測定凝結時間時，應使用圓模及玻璃板，并將滑動部分上的試錐卸下，換上試針，其總重量也為300?2g。示值板刻有兩項刻度S和P，S項刻度每一格為1mm，P項刻度為標準稠度用水量，以水泥重量百分數計，用試錐測得的S值，可用經驗公式P=33.4－0.185S，換算為標準稠度用水量。四、使用與維護

1、測定標準稠度用水量前應先檢查儀器滑動部分在支架中能否自由滑動，同時檢查試錐降至杯頂時，指針應對準標尺零點，否則應予調整。

2、測定凝結時間前，應取下錐形杯并換上圓模，并托以玻璃板再一起放到墊板上，然后卸去試錐，換以試針，同時檢查試針與圓模頂接觸時指針是否對零，否則應予調整。

3、測定標準稠度用水量及凝結時間就按GB1346—77第四第五節進行。

4、每次測定前，首先應將儀器垂直放穩，不宜在有明顯振動的環境中操作。

5、每次測定完畢均應將儀器工作表面擦試干凈并涂油防銹。

6、滑動桿表面不應碰傷或存在銹斑。
