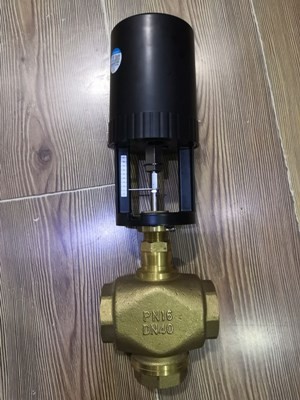

江森比例積分電動三通閥
產品概述
VA7200電動調節閥是由作用力1000N電動執行器與口徑DN20-DN65調節閥體組合而成的電動調節閥系列，其廣泛應用于空調制冷，采暖以及樓宇自動控制系統中，可精確調節系統中的介質流量，從而達到控制溫度，濕度，壓力和節能的目的。
產品特點：
1.執行器之家采用鋁壓鑄成型（表面經噴砂烤漆處理）外殼用ABS工程塑料，體積小，重量輕。
2.執行器選用可逆同步電機，具有過載限位開關保護功能，帶限位開關，執行器電機自行停止。
3.工作電壓：AC24V?10% 50/60Hz(也可以訂制選用AC220V）
4.控制信號：開關/浮點信號 模擬：0-10V/4-20MA
反饋輸出可選電壓0（2）—10VDC或電流信號0（4）-20ADC
5.閥門可選用不同工作介質及溫度。
6.風門結構有兩通單座閥，三通分流閥及三通合流閥。
閥體技術參數：
閥體型號 | DN25 | DN32 | DN40 | DN50 | DN65 | |
閥桿行程 | 20 | 20 | 20 | 20 | 20 | |
最大壓差（mpa） | 1.0 | 0.75 | 0.5 | 0.3 | 0.2 | |
流量系數KV值 | 10 | 16 | 25 | 4 | 63 | |
公稱壓力 | 1.6mpa | |||||
液體溫度 | 水-10℃-95℃蒸汽-10℃-180℃ | |||||
介質 | 冷/熱水，蒸汽等 | |||||
材 質 | 閥體 | 黃銅，不銹鋼 | ||||
閥芯 | 黃銅，不銹鋼 | |||||
閥桿 | 不銹鋼 | |||||
密封 | 四氟填充，V型密封，彈簧自補償 | |||||
泄漏量 | 單座閥小于KV值得0.04% | |||||
執行器技術參數
執行器型號 | VA7200 | A7200 | VA7200 |
動作/控制 | 可逆的，遞增控制 | 可逆的，遞增控制 | 比例式制型正轉或反轉 |
電源電壓 | AV220V 50/60HZ?10% | AV24V 50/60HZ?10% | AC24V 50/60HZ?10% |
電機型式 | 交流永磁同步可逆機電 | ||
作用力 | 1000N | 1000N | 1000N |
控制信號 | 增量/開關信號 | 增量/浮點信號 | 0（2）~10VDC或0（4）~20mADC |
反饋信號 | 0（2）~10VDC或0（4）~20mADC | ||
功率消耗 | 7.5VA | 7.5VA | 7.5VA |
最大行程 | 25mm | 25mm | 25mm |
工作溫度 | -10~-60℃ | -10~-60℃ | -10~-60℃ |
工作濕度 | 10%90%RH無結露 | ||
