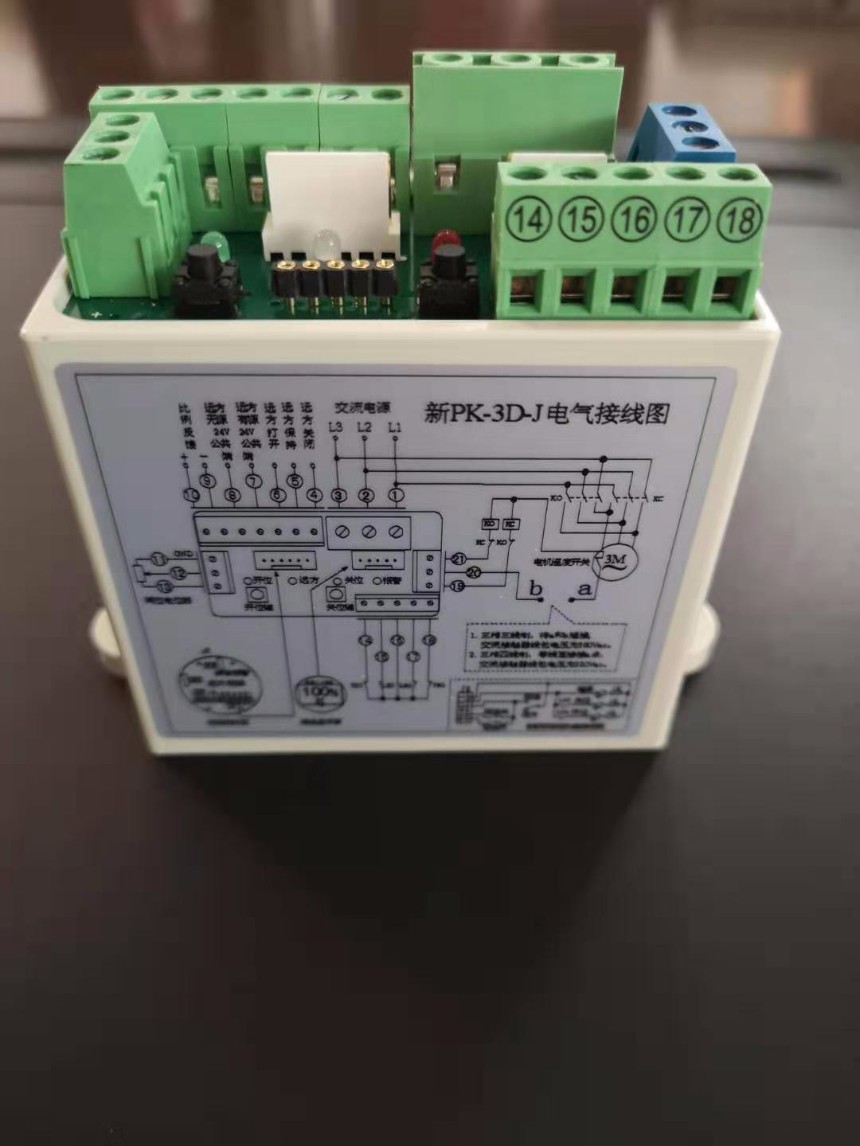

PK-3D-J型三相開關型模塊PT-3D-J

一、主要技術特點

 輸入電壓范圍：ac340v～420v。

 三相三線制、三相四線制均適用。

 可自動校正三相電源的相序而正確執行對閥門的開、關控制，用戶可隨意接入電動執行器的三相電源。

輸入/輸出信號通道均經過光電隔離（可承受2000v浪涌電壓）。

 位置反饋4～20ma信號負載電阻：50ω～700ω,精度：0.5％；三電位器調節技術可一次調好4～20ma反饋信號，大大簡化調節過程。

 正作用/反作用選擇通過模塊上的撥碼開關完成。

 可檢測三相電源的缺相。當電源缺相時，led燈點亮報警，自動禁止執行器的一切電動操作，直到電源三相供電正常為止。

 若輸入信號丟失，執行器將根據用戶事先在模塊上的撥碼選擇使閥門保持原位不動，或動作到閥門全開的位置，或動作到閥門全關的位置。

工作溫度范圍：-20℃～ 65℃。

華通牌、PK-3D-J控制模塊主要技術特點 ?輸入電壓范圍：AC340V～420V。 ?三相三線制、三相四線制均適用。 ?可自動校正三相電源的相序而正確執行對閥門的開、關控制，用戶可隨意接入電動執行器的三相電源。 ?輸入/輸出信號通道均經過光電隔離（可承受2000V浪涌電壓）。 ?位置反饋4～20mA信號負載電阻：50Ω～700Ω,精度：0.5%；三電位器調節技術可一次調好4～20mA反饋信號，大大簡化調節過程。

具有多種控制功能可通過模塊上的撥碼開關來選擇

1、 常規控制方式：點動（長脈沖）方式，或保持（短脈沖）方式。

 2、 兩線控制方式Ⅰ：有信號開，無信號關。

 3、兩線控制方式Ⅱ：有信號關，無信號開。 ?可檢測三相電源的缺相。當電源缺相時，LED燈點亮報警，自動禁止執行器的一切電動操作，直到電源三相供電正常為止。

 ?工作溫度范圍：-20℃～ 65℃。

二、位置電位器 位置電位器的阻值應≥1KΩ 該產品具有抗干擾能力強、性能可靠、抗震、防潮、體積小、接線簡單，調試方便等優點。現已廣泛應用于DKJ、DKZ、DZW、LQA、QB、QT、SD、SM、SMC、SR、2SA、802、903、3410、3610等系列產品上
