普通執行器DZW350-18W Z180-18
DZW/Z多回轉智能一體化開關型型電動裝置是電動閥門的驅動裝置，用以控制閥門的開啟和關閉。DZW系列多回轉電動裝置使用于閘閥、截止閥、節流閥、隔膜閥。它可以準確地按控制指令動作，是對各類閥門、風門實現遠控、集控和自動控制的必不可少的驅動裝置。該系列產品不僅用于電站，還可以用于石化、冶金、公共事業等

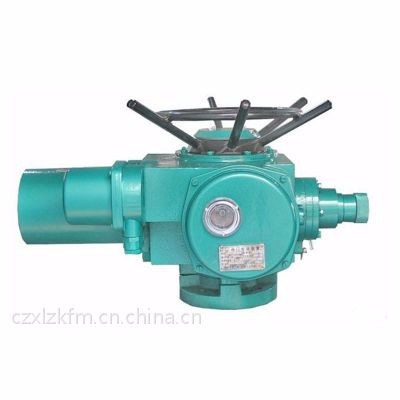

DZW350-18W Z180-18電動裝置
3. 工作環境和主要技術參數
3.1 電源：常規，三相380V（50Hz）
特殊，三相660V、415V（50Hz 、60Hz）；
單相220V、110V（50Hz 、60Hz）
3.2 工作環境：
3.2.1 環境溫度：-20~ 60℃ （特殊訂貨-40~ 80℃）。
3.2.2 相對濕度：≤95%（25℃時）。
3.2.3防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。
型號規格和主要性能參數見表1
型號規格 | 公稱轉矩（N，m） | 公稱推力（KN） | zui大閥桿直徑（mm） | zui大轉圈數（圈） | 手動速比 | 輸出轉速（r/min） | 電機功率（KW） | 參考重量（Kg） |
Z5 | 50 | 20 | 28 | 60 | 1::1 | 12 | 0.12 | 28 |
Z10 | 100 | 40 | 28 | 60 | 1::1 | 18\24\36 | 0.25\0.37 | 45 |
Z15 | 150 | 18\24\36 | 0.37\0.55 | 50 | ||||
Z20 | 200 | 100 | 40 | 60 | 1::1 | 18\24 | 0.37\0.55 | 55 |
Z30 | 300 | 18\24 | 0.55\0.75 | 58 | ||||
Z45 | 450 | 150 | 48 | 120 | 1::1（20::1） | 24\36 | 1.1\1.5 | 110 |
Z60 | 600 | 24\36 | 1.5\2.2 | 120 | ||||
Z90 | 900 | 200 | 60 | 120 | 1::1（25::1） | 24\36 | 2.2\3 | 139 |
Z120 | 1200 | 24\36 | 3\4 | 142 | ||||
Z180 | 1800 | 325 | 70 | 150 | 22.5::1 | 18\24 | 4\5.5 | 250 |
Z250 | 2500 | 18\24 | 5.5\7.5 | 255 | ||||
Z350 | 3500 | 700 | 150 | 20::1 | 18\24 | 7.5\10 | 330 | |
Z500 | 5000 | 80 | 18\24 | 10\15 | 350 |
注1：可按用戶要求提供其它轉速：12、18、24、30、36、42、48、60（r/min）
