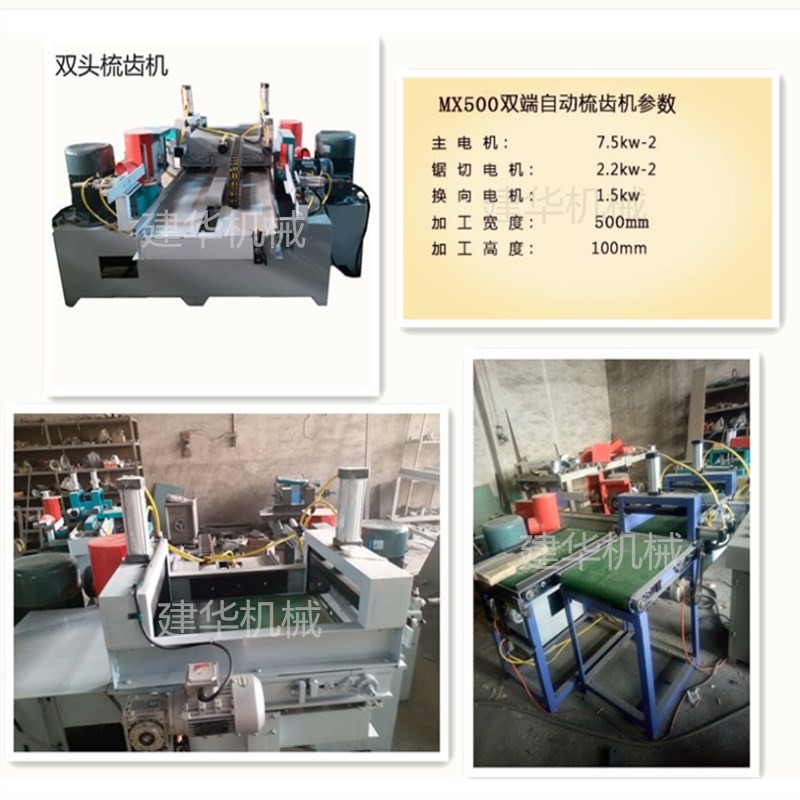

雙端梳齒機介紹：結構與特點：

mx400型自動雙端梳齒榫開榫機由機架部件、傳動部件、送料、壓料部件，氣壓系統、液壓系統和電氣系統控制組成。主要工作表面全部經過車、銑、磨等工藝加工，保證芯條梳齒精度；整機采用PLC程序控制，實現了芯條的輸送、劃線、齊頭齊頭鋸、梳齒及回轉全過程的自動加工。

①機架：機架采用優質鋼材制成，用于支撐滑軌橫梁、送料推臺、、齊頭鋸總成、梳齒刀筒等。

②橫梁：采用翻砂鑄件加工而成，橫梁上安裝雙V型精密直線導軌，具有摩擦阻力小、運行平穩等特點，有效地保證推臺運動精度。

③推臺：導軌滑塊安裝在推臺底部。推臺的側板為可拆卸式，便于更換輸送帶和進行維修。推臺一端安裝有可調擋料角鐵，立柱及小橫梁上安裝壓緊氣缸，實現芯條的垂直方向和側向壓緊。推臺運行由油缸驅動。

④劃線鋸總成：電動機安裝在燕尾導軌的拖板上，實現劃線鋸的前后調整，拖板安

裝在擺動底板上，實現劃線鋸的高低調整，用戶可根據需要調整劃線位置。

⑤齊頭鋸總成：電動機水平固定在燕尾導軌的拖板上，實現齊頭鋸的前后調整，電動機軸上安裝直徑200mm的圓鋸片，把芯條齊頭鋸平，鋸片后面裝有直徑180mm的邊刀，可把邊料破碎，碎料通過抽風管道送走。

⑥梳齒刀筒：梳齒時，刀軸轉速高、受力大，為了保證梳齒精度，主軸選用優質鋼調質處理后精磨加工而成；端蓋采用迷宮式密封裝置；刀筒升降采用蝸桿機構，可在50mm范圍內調節刀筒的工作位置。
