CCQ氣動超高真空插板閥
CCQ氣動超高真空插板閥是通過電磁換向閥改變氣路方向，控制執行氣缸驅動閥板作上下運動，達到閥門的開啟或關閉。閥門用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。
帶反饋信號裝置。
CCQ氣動超高真空插板閥主要技術性能
適用范圍：Applicability | 105～1.3?10-7Pa(DN≤200) |
閥門漏率：Valve Leak Rate | ≤1.3?10-8Pa.L/S.(DN≤200) |
適用溫度：Applicable Temperature | -30～ 150℃ |
閥門開啟時閥板兩側的壓差：The differential pressure between the two sides of valve disc upon valve opening: | ≤2.7?103Pa. |
氣源壓力：Annoy pressure | 0.4～0.6MPa |
安裝狀態：Mounting State | 豎直或水平 |
電壓：Power Supply | 標準出廠：AC220V/50Hz |
CCQ氣動超高真空插板閥主要零件材料
閥體、閥板：不銹鋼
密封件：氟橡膠、波紋管(軸封)、丁腈橡膠。

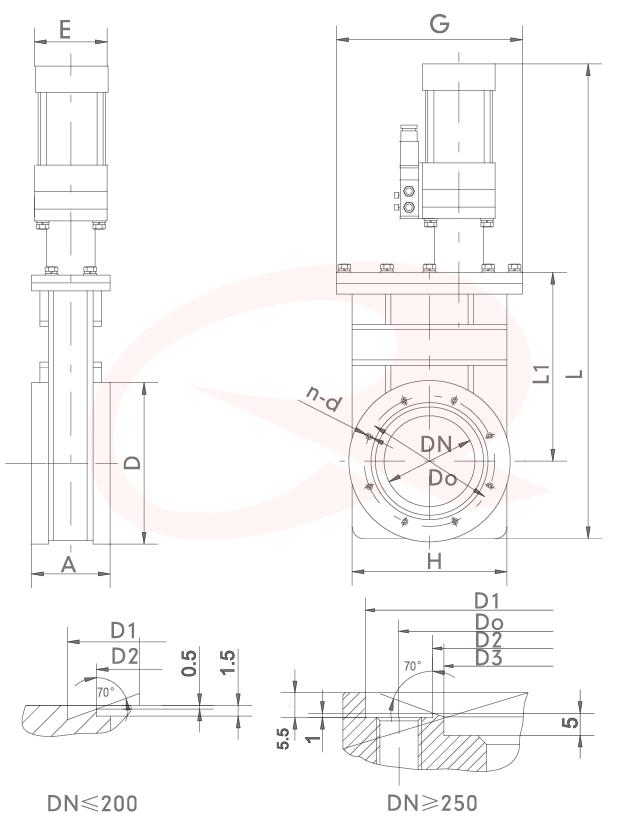

氣動超高真空插板閥外形及連接尺寸
Model 型號 | DN | A | H | D | Do | D1 | D2 | L | L1 | G | E | n-d |
CCQ-50 | 50 | 60 | 92 | 89 | 72.4 | 61.6 | 55.6 | 515 | 153 | 220 | 65 | 8-M8 |
CCQ-63 | 63 | 65 | 105 | 114 | 92.1 | 82.6 | 76.6 | 566 | 180 | 220 | 80 | 8-M8 |
CCQ-80 | 80 | 65 | 130 | 130 | 110 | 99 | 93 | 603 | 200 | 220 | 80 | 16-M8 |
CCQ-100 | 100 | 70 | 152 | 152 | 130.2 | 120.7 | 114.7 | 653 | 267 | 220 | 95 | 16-M8 |
CCQ-150 | 150 | 70 | 202 | 202 | 181 | 171.5 | 165.5 | 771 | 350 | 270 | 95 | 20-M8 |
CCQ-200 | 200 | 80 | 251 | 253 | 231.8 | 222.3 | 216.6 | 889 | 424 | 270 | 115 | 24-M8 |
CCQ-250 | 250 | 85 | 300 | 314 | 288 | 308 | 275 | 1127 | 574 | 350 | 140 | 24-M10 |
CCQ-300 | 300 | 85 | 352 | 365 | 338 | 353 | 323 | 1197 | 613 | 420 | 140 | 32-M10 |
CCQ-320 | 320 | 85 | 372 | 385 | 357 | 379 | 344 | 1197 | 613 | 440 | 140 | 36-M10 |
CCQ-400 | 400 | 110 | 456 | 497 | 454 | 480 | 440 | 1666 | 810 | 536 | 180 | 36-M12 |
CCQ-500 | 500 | 135 | 595 | 590 | 555 | 580 | 540 | 1835 | 870 | 640 | 220 | 40-M12 |
CCQ-630 | 630 | 135 | 690 | 700 | 658 | 680 | 639 | 1930 | 960 | 780 | 280 | 40-M16 |
CCQ-800 | 800 | 150 | 880 | 890 | 855 | 880 | 835 | 2200 | 1100 | 950 | 350 | 60-M16 |
