DYC-JQ型電磁真空壓差閥是機械真空泵安全閥，安裝于機械真空泵的進氣口，并與泵同步開啟和關閉。當泵停止工作或電源突然中斷時，閥門利用大氣壓力使閥板自動關閉，使真空系統保持真空并將大氣充入泵腔內，從而避免泵油逆向流動而污染真空系統。適用介質為純凈空氣和非腐蝕性氣體。
電磁真空壓差閥主要技術性能
適用范圍：Applicability | 105～10-2Pa |
閥門漏率：Valve Leak Rate | ≤1.3?10-2Pa.L/S. |
適用溫度：Applicable Temperature | -30～ 50℃ |
線圍溫升：Coil Temperature Rise | ≤65℃ |
開閉時間：Open-close Time | ≤3S |
電源電壓：Mains Voltage | 220V/50Hz |
電磁真空壓差閥主要零件材料
閥體、閥蓋、閥板：碳鋼或鋁合金
隔膜：丁腈橡膠加滌綸綢

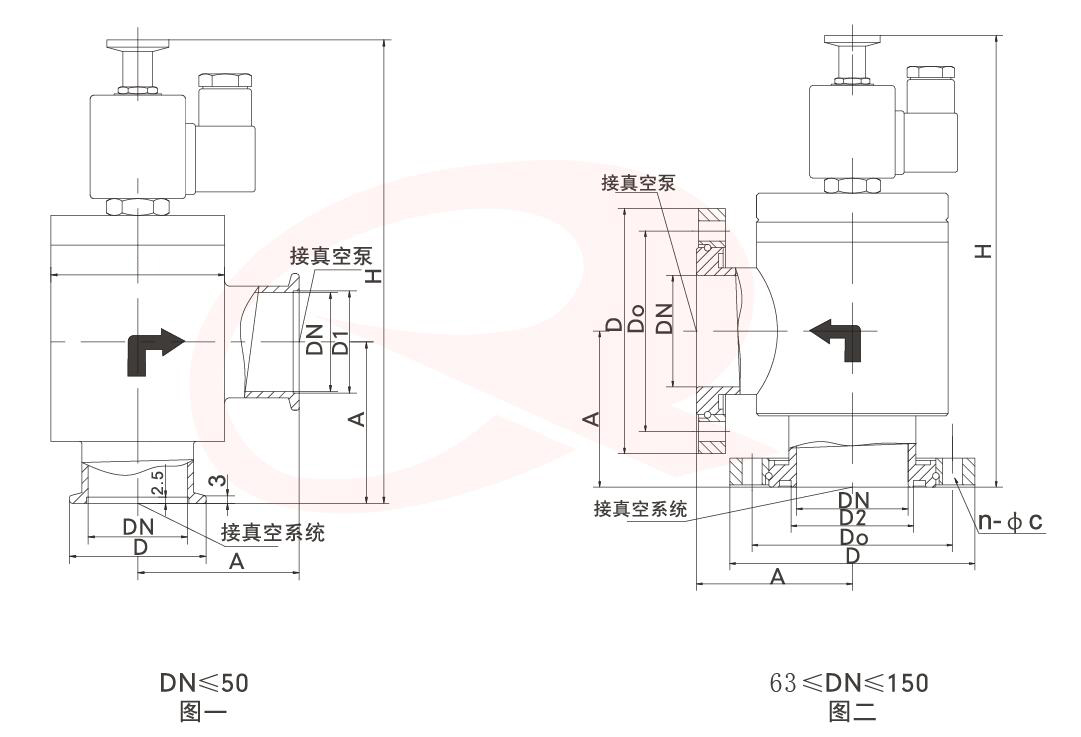

外形及連接尺寸
電磁真空壓差閥快卸法蘭連接(GB4982 圖一)
Model 型號 | DN | D1 | D | A | H | B |
DYC-JQ16 | 16 | 17.2 | 30 | 40 | 160 | 55 |
DYC-JQ25 | 25 | 26.2 | 40 | 50 | 170 | 60 |
DYC-JQ32 | 32 | 34.2 | 55 | 58 | 179 | 60 |
DYC-JQ40 | 40 | 41.2 | 55 | 65 | 187 | 70 |
DYC-JQ50 | 50 | 51.2 | 75 | 70 | 212 | 94 |
電磁真空壓差閥活套法蘭連接(GB6070 圖二)
Model 型號 | DN | Do | D | D2 | n-φc | A | H |
DYC-JQ50 | 50 | 90 | 110 | 55 | 4-φ9 | 70 | 203 |
DYC-JQ63 | 63 | 105 | 130 | 68 | 4-φ9 | 88 | 226 |
DYC-JQ80 | 80 | 125 | 145 | 85 | 8-φ9 | 98 | 260 |
DYC-JQ100 | 100 | 145 | 165 | 105 | 8-φ9 | 108 | 282 |
DYC-JQ160 | 160 | 200 | 225 | 165 | 8-φ12 | 158 | 350 |
