17型刮板機是刮板機廠家嵩陽煤機生產的小型刮板機，主要適用于一般中小煤礦井下緩傾斜薄煤層炮采工作面輸送煤炭。其刮板鏈為單挑圓環鏈，中部槽為整體溜槽，中間連接為插銷，可在水平及垂直方向彎曲，采用人工整體移機。刮板機廠家嵩陽煤機生產的小型刮板機17型刮板機在中部槽上增設擋板，增加其輸送斷面，亦可在中間巷道內使用。在煤礦井下因地制宜條件限制而不宜使用一般大重型刮板機的情況下，就可采用小巧的小型刮板機17型刮板機作為輔助之用。

下面咱們就來看看刮板機嵩陽煤機生產的小型刮板機17型刮板機：

1、產品型號含義17代表電動機功率320代表中部槽寬度     SGD代表中單鏈刮板輸送機

小型刮板機17型刮板機主要技術特征：

輸送量：40t/h                                       鏈條規格：14x50mm

設計長度：80m                                     鏈條拉力：≥250kn

鏈條速度：0.59m/s                                鏈條重量：7.5kg/m

機頭高度：486mm                                刮板間距：670mm

緊鏈方式：摩擦式或者棘輪插爪式         耦合器型號：木肖彈性聯軸器

電機型號：DZ3B-17                              電機轉速：1475r/min

電機功率：17KW                                   中部槽尺寸：1200x320x150mm

電機電壓：380/660V                             中部槽重量：56kg/節

減速器型號：JS17                                  重量：310kg

減速器傳動比：24.95                             整機重量：5832kg

小型刮板機   17型刮板機主要由傳動裝置、支撐梁、過渡槽、中部槽、刮板鏈、機尾組成。設計長度為80米，在使用中可根據工作面的實際情況適當加長或縮短。

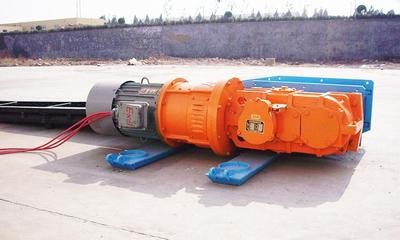

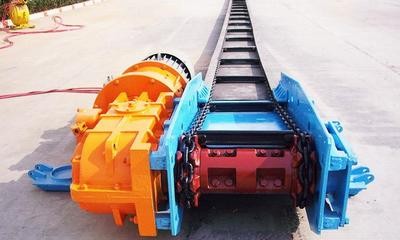

傳動裝飾是產品的傳動機構，主要由電動機、減速器、機頭鏈輪、機頭架、聯軸節等部件組成。減速器用4條M24的螺栓安裝在機頭架的側板上，電動機通過連接罩與減速器連接在一起，減速器的主動軸通過木銷聯軸節與電動機相連接，減速器的輸出軸插入機頭架的側面上的支撐孔內與機頭鏈輪用鍵相連接。傳遞動力時，電動機把扭矩通過木銷聯軸節傳遞給減速器，經過減速器再把扭矩傳遞給機頭鏈輪，帶動刮板鏈條在中部槽內運動，達到運輸煤炭的目的。為了便于整體推移輸送機，在機頭架的下部安裝推移梁和支撐梁。

注意：安裝在機頭鏈輪另一側起支撐作用的是盲軸，由鏈輪、軸承座、滾動軸承、軸承蓋等組成。軸承座由4個M24螺栓固定在機頭架的側面，外露的軸伸用鍵與機頭鏈輪相連接。

安裝在機頭架上的還有拔罐器、它的作用是防止刮板鏈條斷后纏在機頭鏈輪上而引起其他零件的損壞。

      緊鏈器是輸送機安裝、拆卸或變更鋪設長度時張緊刮板鏈用的，其他結構暗賬緊鏈器的棘輪暗賬在減速器第二軸外露的軸上，底座安裝在第三軸帶凸臺的軸承蓋上。輸送機正常運轉時棘輪逆時針方向轉動，此時拔叉上的滾子定在棘爪溝槽的下部，使棘爪的爪尖脫離棘輪的牙部。

      進行緊鏈操作應先將手柄套在拔叉的凸臺上，扳到對應的位置，此時拔叉拔動棘爪使其爪尖與棘輪的牙部接觸，點動電動機反向抓轉動，鏈條即被張緊（刮板鏈的上鏈條一端應先與緊鏈鉤連接，緊鏈鉤的另一端插入機頭架兩側板上的孔內下部刮板鏈搭在機頭鏈輪上，鏈條端部用手拉住）。鏈條張緊后，電動機即停止反向運行。

      傳動裝置的機頭架與中部槽通過過渡槽相連接，過渡槽與機頭架yoga螺栓相連接與中部槽用插銷連接，過度的兩側各有3個M16螺孔，可供安裝過渡槽

      中部槽的結構，他是整體的，在安裝時焊接口板的一面向下，槽幫杈開的一面向上，不能裝反，中部槽之間的連接靠一端的插銷插入另一節槽子槽幫的凹槽內，使用時可上下、左右偏轉3~4度。

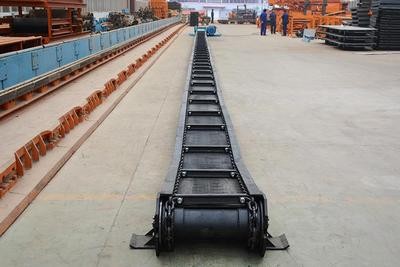

      刮板鏈?zhǔn)?7型刮板機運煤風工作部分，由圓環鏈、刮板、活接頭等組成，圓環鏈每條長9.85米，刮板用U型螺栓固定在圓環鏈的平環上，一般情況下刮板間距為700毫米，但亦可根據實際情況適當增加或減少。各段鏈條用活接頭連接在一起。連接時，活接頭的一半（連接頭）用U行螺栓將鏈接頭和圓環鏈兩端的鏈環固定好（注意此時安裝在同一條圓環鏈兩端的兩個鏈接頭魚眼坑應在同一面）。然后將需要連接在一起的兩條環鏈端部的活接頭掛在凸臺上的鏈環分別掛在另一帶銷孔的凸臺上，在銷孔內裝上開口銷固定。為適應不同鋪設長度的需要，隨機備有十種不同長度的圓環鏈供安裝時選擇使用。機尾是刮板鏈條的導向裝置，它由機尾架和機尾軸等部件組成，其結構，機尾架的小端與中部槽直接用螺栓連接，機尾軸用插板固定在機尾架帶杈口的一端，機尾架兩側外審的柱腳可支頂固定機尾的支柱，機尾軸部件，由軸、機尾鏈輪、軸承、油封等組成。運轉時機尾鏈輪在軸上轉動而軸與機尾架固定在一起。

       刮板機廠家嵩陽煤機生產的小型刮板機-17型刮板機，短小精悍，煤礦里的運輸精靈。
