品牌：Sine Image
規格：D280

類型：透射式

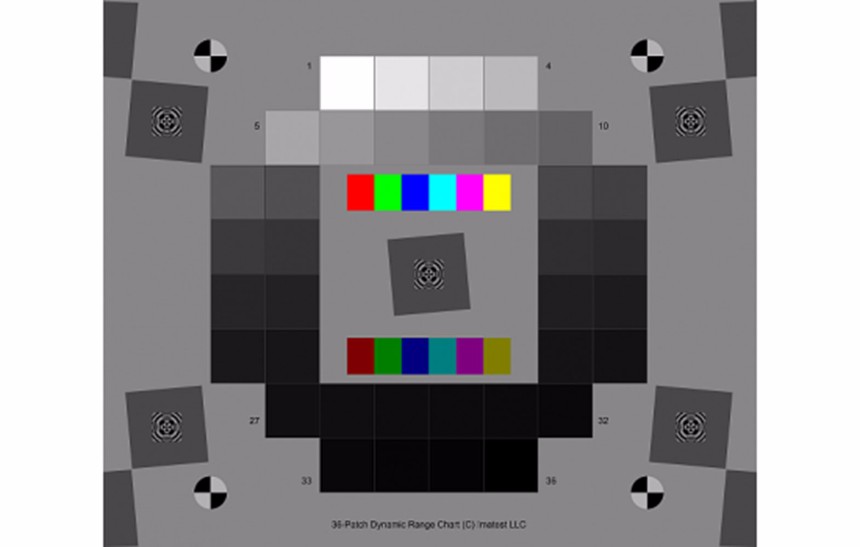

36階寬動態范圍測試卡簡介

這款動態范圍測試卡有36個低噪點色塊，密度范圍有50dB，100dB，120dB和150dB。這四個選項滿足了低，高和超高動態范圍系統的需求。這款測試卡比起標準的36階動態范圍測試卡有著更寬的動態范圍。動態范圍測試卡常用規格D280的有效區域是280*210mm，而介質的尺寸是360*280 mm 。我們也可以制作有效區域是197x235 mm (7.75x9.25 inches)，介質尺寸是203x254 mm (8x10 inch)的測試卡。

低動態范圍（50dB）適用于具有小像素的低動態范圍相機。該目標將是拍照手機和平板電腦的理想選擇。

高動態范圍（100dB、120dB），適用于大多數高質量相機，數碼單反相機，大型無反光鏡相機以及任何不是特別“HDR”的高品質相機。

超高動態范圍（150dB）專為HDR攝像機而設計。

36階寬動態范圍測試卡優點

這款測試卡只需要一張圖片就可以測試寬動態范圍相機的階調響應，噪點和動態范圍。36階寬動態范圍測試卡包含用于測試MTF的對比度為4:1的斜邊。斜邊的MTF50是大于16cycles/mm,比起噴墨的圖卡要好上3倍。中間灰背景的密度和36階動態范圍測試卡的背景相似，使自動曝光的相機可以自動曝光。

36階寬動態范圍測試卡使用注意事項

低動態適合選擇DNP，HC5100，HC3100燈箱配套使用，高動態以上適合選擇ITI燈箱（推薦配合T259000高照度/可調色溫透射式燈箱 使用）。
建議使用HDR圖像目標具有高照度光源（接近10萬lx以上）為了測試圖像傳感器在靈敏度范圍提供足夠的光。
SineImage建議使用寬動態范圍測試卡時配備照度接近10萬lX以上的高照度光源是為了給鏡頭提供感光范圍的光。
測試卡適用于測試相機和鏡頭的動態范圍。
相機的動態范圍被鏡頭上的閃光燈影響。
傳感器測試是基于未被處理的RAW圖像。
