產品簡介：

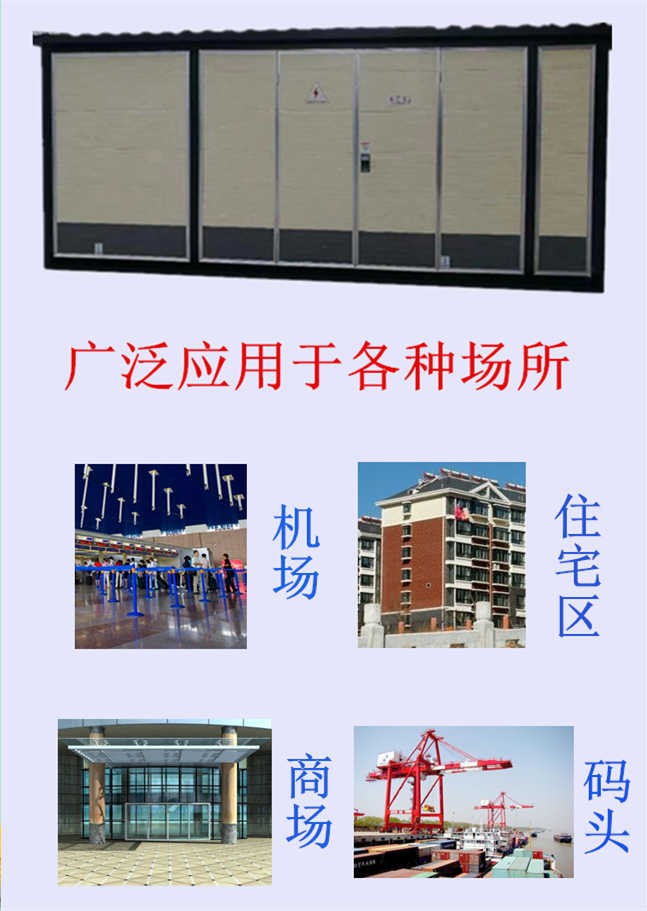

復合彩鋼板箱變由高壓單元、變壓器單元、低壓單元組成，布置形式分為“目”字形和“品”字形。根據方案的不同，高壓可設置環網型、終端型及雙電源進線等多種形式；它適用于三相交流額定電壓3~12kV，額定頻率50Hz的電力系統，用于接受和分配電能并對電路實行控制、保護及檢測。

使用環境條件

(1)正常環境條件

1．周圍空氣溫度 上限： 40℃、下限：-25℃。
2．海拔：不超過1000m。
3．相對環境溫度：空氣濕度不大于90％。
4．戶外風速不超過35m/s。
5．地面傾斜度不大于5?，無劇烈震動及無沖擊的場所。
6．無導電塵埃、無腐蝕金屬和電器元件的氣體場所。

(2)特殊工作條件

在超過規定的正常的環境條件下使用時，由用戶和制造廠協商。

產品設計特點

1．外殼參照國外先進技術并根據實際情況進行設計。具有牢固、隔熱通風、性能好、防塵、防小動物、防潮、外形美觀，維護方便等特點。

2．高壓側一般采用負荷開關，也可采用真空斷路器，并且有齊全的防誤操作功能。裝置可選用XGN15-12環網柜、HXGN2-12環網柜、XGN66-12金屬封閉開式開關柜等開關柜作為高壓側配電單元，低壓側可選用GGD.GCK、MNS、GCS等開關柜作為輸出單元，變壓器可選用油浸式變壓器或干式變壓器等。

3．變電站保護性能完善，操作方便，高低壓計量可選擇，可根據用戶要求配備自動無功補償裝置，可采用動態混合補償或靜態混合補償。

4．箱體頂蓋設計為雙層結構，夾層間充滿泡沫塑料，具有良好的隔熱作用。高、低壓室在其內部設計獨立的頂板，變壓器室內設有防凝露及自動溫控監視、加熱、降溫裝置。

5．箱體采用自然通風，也可加強迫通風設備。門板及側板外側對應百葉窗的位置上裝有防塵裝置。

6．箱變采用智能照明節電裝置控制出線，能使照明設備的用電量大幅降低，大大降低用戶的電能消耗，節電率達10%-40%，節約用戶的經營成本‘裝置采用兩種起動方式：全壓起動和低壓起（軟啟動）。全壓起動---起動時全壓供電一定時間，保證燈具正常使用后自動進入節電運行狀態；低壓起動，保證燈具正常使用情況下，通過降低起動電壓達到到降低起動電流的目的，延長燈具的使用壽命。起動后自動進入節電狀態。起動時間可調；照明裝置可采用時控、光控、時光控、經緯度控制、上位機遠程控制等控制方式，以便滿足用戶的不同需求。
